VBC-S-12/1250

Описание

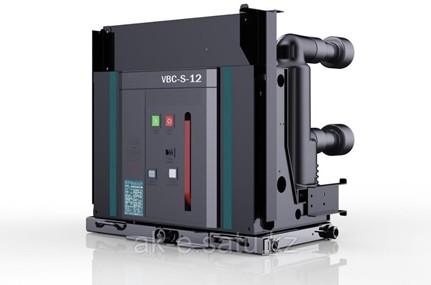

Вакуумный выключатель VBC-S-12/1250 (стационарного типа)

Вакуумные выключатели VBC-S-12 предназначены для эксплуатации в сетях трехфазного переменного тока с номинальным напряжением 6 или 10 кВ, с изолированной или заземленной нейтралью.

Вакуумные высоковольтные выключатели VBC-S-12 предназначены для установки в ячейках КРУ стационарно или на выкатной тележке. предназначены для работы в составе КСО и КРУ, в сетях трехфазного переменного тока частотой 50 Гц, номинальным напряжением 10,20,35 кВ и номинальным током до 3150А.

Параметры:

Наименование параметра	Значение
Номинальное напряжение (кВ)	12
Номинальный ток (A）	1250
Частота (Гц)	50
Длительность короткого замыкания (S)	4
Номинальный ток разрыва короткого замыкания (кА)	25
Последовательность действий	O- 0.3 s-CO-180s-CO O- 180s-CO-0.3s-CO (40kA)
Рабочее напряжение (В)	AC220       DC220





Основные
Номинальное рабочее напряжение	10 кВ
Максимальное рабочее напряжение	12 кВ
Пользовательские характеристики
Количество полюсов	3 шт.
Тип УЗО	Выключатель
Частота тока	60 Гц
