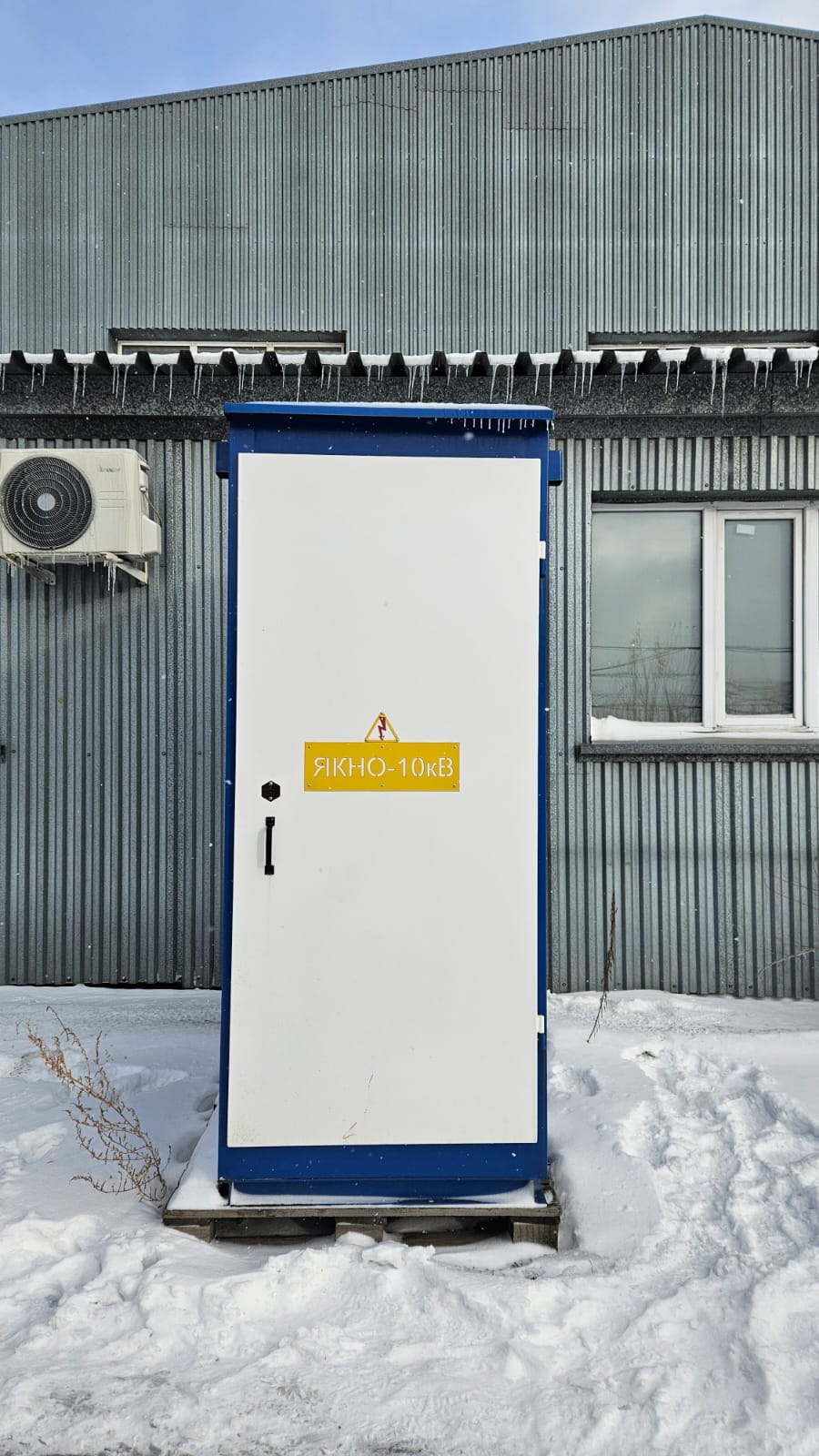

Ячейка Якно

Описание

ЯКНО 6(10, 20) кВ — ячейка карьерная наружной установки отдельно стоящая используется в сетях трёхфазного тока напряжением 10 (6) кВ и частотой 50 Гц для системы с изолированной или заземленной через дугогасящий реактор нейтралью. Подходит для использования в условиях умеренного (У) климата и категории размеще­ния 1 по ГОСТ 15150. При помощи ЯКНО подключают питание и защищают электрооборудование мощных карьерных потребителей, тем самым продлевая их срок службы.

Ячейка карьерная наружной установки 10, 6 кв подходит для:

•  электроэкскаваторов
•  буровых установок
•  высоковольтных двигателей бурильных установок
•  компрессорных и насосных установок
•  силовых трансформаторов

Наименование величины	Значение
Номинальное напряжение, кВ	6, 10, 20
Номинальная частота, Гц	50; 60
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток главных цепей, А	630; 1000; 1600
Номинальный первичный ток трансформаторов тока, А	40; 50; 80; 100; 150; 200; 300; 400; 500; 600; 800;1000; 1500
Номинальный вторичный ток трансформаторов тока, А	5
Класс точности трансформаторов тока	0,2; 0,2S; 0,5; 0,5S
для измерения для защиты	10Р
Номинальное линейное напряжение на выводах обмотки измерения трансформатора напряжения, В	100
Ток электродинамической стойкости, кА	20
Ток термической стойкости, кА	12,5
Наличие изоляции токоведущих частей	Изолированная шина
Вид управления	Местное / Дистанционное
Вид подсоединений (ввод, линия)	Кабельные / Воздушные
Условия обслуживания	Двухстороннее
Тип покраски	порошково-полимерная
Степень защиты IP по ГОСТ14254	IP 54
Сейсмостойкость по MSK, баллов	9
Вид климатического исполнения по ГОСТ 15150-69	У1; УХЛ1
Температура окружающей среды, эксплуатации , °С	от -600°С до + 400°С
Масса не более, кг:	1000
Ячейка ЯКНО (без салазок) салазки с дышлом, кг	650
Срок службы не более, лет	30

№	Вид подсоединений (ввод / линия)
1	Кабельные / Воздушные
2	Воздушные / Кабельные
3	Кабельные / Кабельные
4	Воздушные / Воздушные
