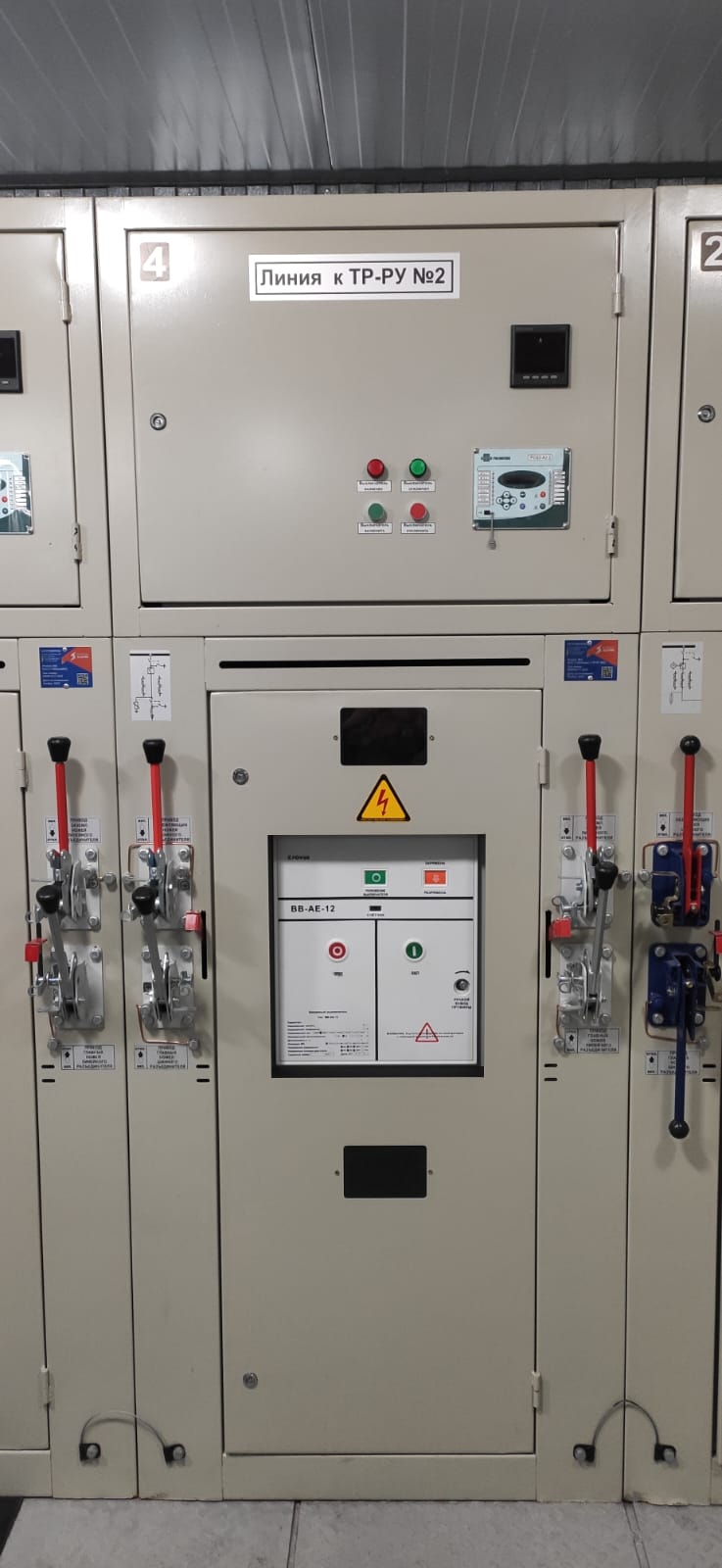

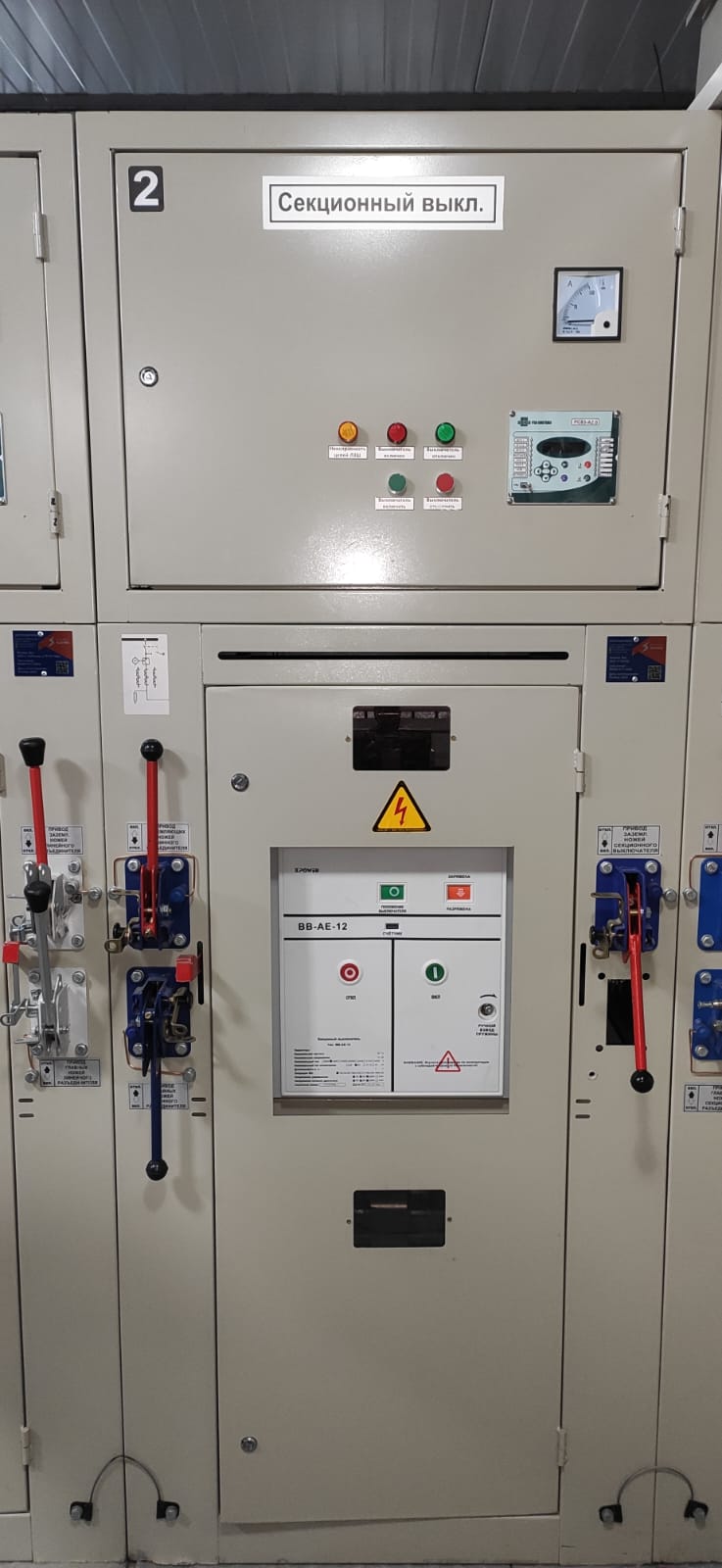

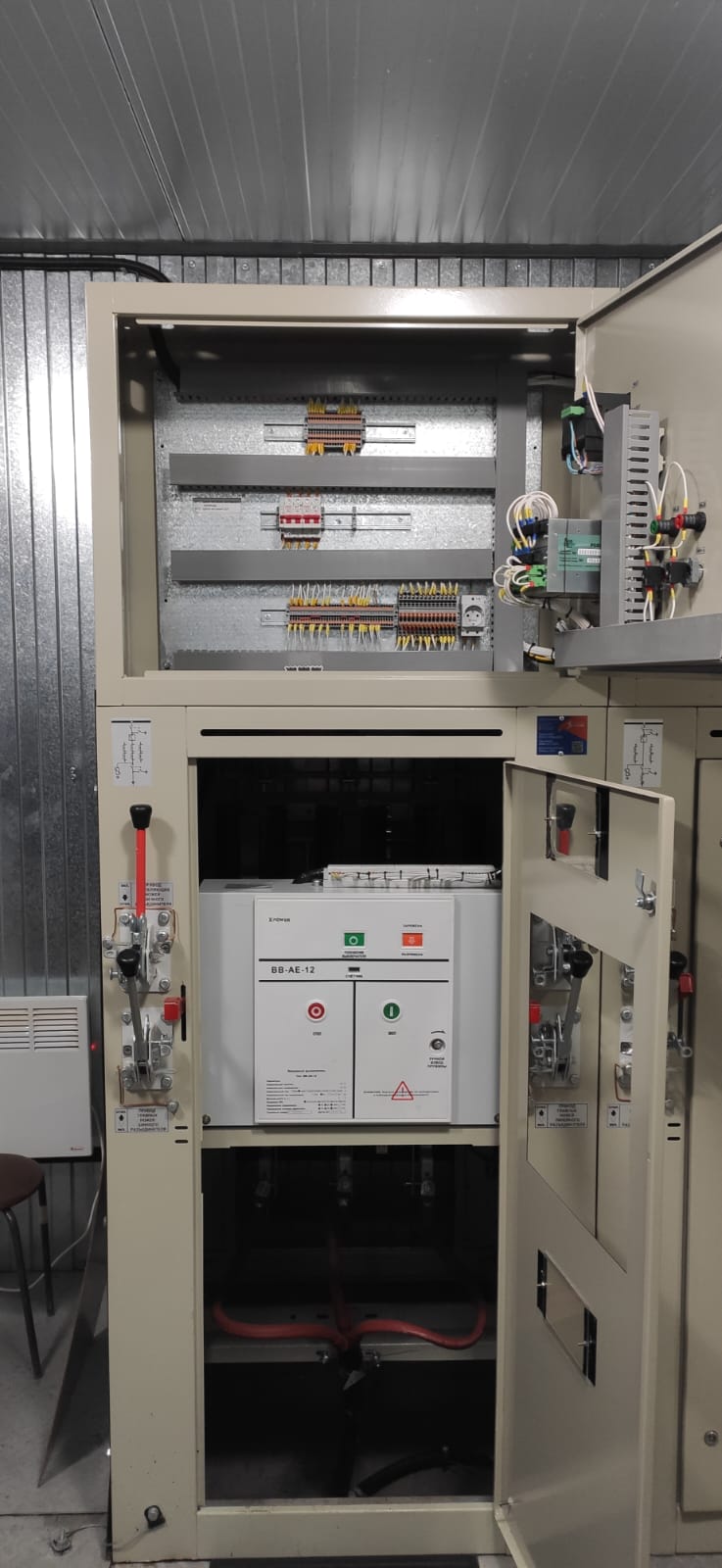

Ячейка КСО-2-10

Описание

Шкаф собственных нужд подстанции – важный элемент инфраструктуры предприятий электроэнергетики, предназначенный для надежного электроснабжения внутренних потребителей самой электростанции. Правильно спроектированный и грамотно установленный щит собственных нужд нужен для бесперебойности технологических процессов и повышает общую безопасность использования электроустановок. Шкаф ШСН используют от освещения помещений до питания вспомогательного оборудования.
Технические данные:

Наименование Значения
Номинальное напряжение, кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток сборных шин , А До 1600
Номинальный ток главных цепей камер, А 630; 1000
Номинальный ток главных цепей камер с выключателями нагрузки, Трансформаторами напряжения, силовыми трансформаторами и предохранителями, А 630
Номинальный ток отключения главных коммутационных аппаратов камер
• вакуумных выключателей, кА
• выключателей нагрузки, кА

20,0; 31,51)
10,01)
Номинальный ток электродинамической стойкости главных цепей камеры (амплитуда), кА 51,02)
Ток термической стойкости (3 сек) камер; кА 20,02)
Номинальное напряжение вторичных цепей, В
• переменного оперативного тока
• переменного оперативного тока
220
220
Вид изоляции Воздушная
Вид присоединений Кабельное или шинное
Условия обслуживания Одностороннее
Степень защиты оболочек IР20 – при закрытых верхних и нижних дверях камеры со стороны фасада;
IР00 – при открытых дверях камеры и с задней стороны.
