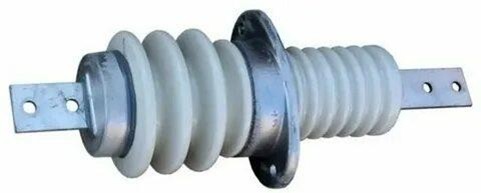

Изолятор ИПУ 10/630 7,5 УХЛ1 (овальный фланец)

Описание

Номинальное напряжение: 10 кВ Номинальный ток: 630 А

Минимальная разрушающая сила на изгиб: 7,5 кН Масса: 8 кг

Изолятор ИПУ-10/630-7,5 УХЛ1 (овальный фланец) предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, а также для закрытых токопроводов.



Материалы применяемые при изготовлении изолятора ИПУ-10/630-7,5 УХЛ1 (овальный фланец): Изоляционная часть- материал керамический электротехнический группы 110, ГОСТ 20419-83 Арматура — алюминиевый сплав АК 12, ГОСТ 1583-93

Токоведущая шина — алюминиевый АД0, ГОСТ 15176-89



Проходные изоляторы ИПУ-10/630-7,5 УХЛ1 (овальный фланец) состоят из фарфоровой детали, через внутреннюю полость которой проходит токоведущий металлический стержень прямоугольного сечения (шина) или группа шин.



Для крепления проходного изолятора ИПУ-10/630-7,5 УХЛ1 (овальный фланец) на крышке бака или на стене он снабжен металлическим фланцем. Фланец соединен с фарфоровой деталью с помощью цементно-песчаного состава. Токоведущая шина крепится в металлических центрирующих шайбах или в металлических колпаках. Колпаки, а также фланец закрепляют на фарфоровой детали с помощью цементно-песчаного состава.



Проходные изоляторы ИПУ-10/630-7,5 УХЛ1 (овальный фланец) имеют далеко выступающие ребра (крылья), которые защищают от дождя расположенные под ними части изолятора.



Гарантийный срок службы изоляторов ИПУ-10/630-7,5 УХЛ1 (овальный фланец) — 1 года со дня ввода в эксплуатацию, но не более 1,5 лет с момента отгрузки изоляторов потребителю.



Условия хранения изолятора ИПУ-10/630-7,5 УХЛ1 (овальный фланец) в части воздействия климатических факторов по группам 3, 4, 5: при хранении по группам 3, 4 (неотапливаемое хранилище, навесы в районах с умеренным и холодным климатом в условно чистой атмосфере) допускается хранить изолятор в упаковке предприятия-изготовителя, при хранении по группе 5 (навесы в районах с умеренным и холодным климатом) изолятор должен быть распакован. Полный срок сохраняемости по ГОСТ 23216 — не более 2 лет.



Изолятор проходной ИПУ-10/630-7,5 УХЛ1 (овальный фланец) выпускается в соответсвии с требованиями ГОСТ 22229-83.
